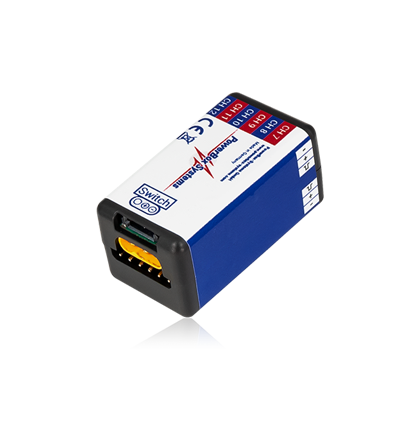

PowerBox PBR-12X

PBR-12X on ihanteellinen käytettäväksi kaikissa malleissa, joissa tilaa on rajoitetusti, mutta joissa tarvitaan paljon kanavia. Servopistikkeiden neliömäinen järjestely mahdollistaa PBR-12X:n sopivuuden myös erittäin kapeisiin rungoihin, kuten F5J- ja F3B-purjelentokoneen runkoon.

Integroitua elektronista kytkintä käytetään MicroSwitch-kytkimellämme. Jos tähän ei ole tilaa, PBR-12X voidaan aktivoida yksinkertaisesti kytkemällä tai irrottamalla akku, sillä se tallentaa viimeksi kytketyn tilan.

Yksikössä on kiinteä suurvirtatulo kompaktilla MR30-liittimellä, jotta se selviytyy luotettavasti kahdentoista servon virrankulutuksesta. MR30-MPX-sovitin sisältyy pakkaukseen.

Mitä tahansa vastaanotinta, jossa on väylälähtö, voidaan käyttää vastaanottokomponenttina. Yksikkö tunnistaa automaattisesti väyläjärjestelmän, johon se on kytketty, mikä tarkoittaa, että asennustyötä ei tarvita vikaturvallisten asentojen asettamisen lisäksi.

Kaksi vastaanotinta voidaan kytkeä muodostamaan perustan redundantille vastaanottojärjestelmälle. Jos PBR-12X havaitsee kadonneita datapaketteja ensimmäisestä vastaanottimesta, ne korvataan toisen vastaanottimen datalla; tietoja ei menetä.

Vastaanottavan osan erottamisen servolähdöstä etuna on, että vastaanottokomponentti voidaan asentaa optimaaliseen paikkaan mallissa. Jos mallissasi on esimerkiksi korkea hiilikuitupitoisuus siiven ja rungon liitoksen alueella, voit asentaa vastaanottimen evääseen.

PBR-12X toimittaa telemetriatietoja kaikkiin lueteltuihin radio-ohjausjärjestelmiin. Telemetrialähtö sisältää akkujännitteen lisäksi virran ja kulutetun kapasiteetin. Vastaanottotiedot, kuten kadonneet kehykset tai säilytykset, toimitetaan myös useimpiin järjestelmiin.

PBR-12X

Name: PBR-12X
Brand: PowerBox
SKU: 8260

SKU: 8260

160,00 €

Antal

12-Channel Expander - Ultra-compact servo distributor with electronic switch and high-current power supply
12 channels

Electronic switch

MR30 high-current input

Two serial inputs for the receiving system

Automatic RC system detection

Telemetry data for PowerBox P²BUS, Jeti Ex-BUS, Spektrum and Futaba S.BUS2

Transfer of voltage, current, capacity, lost frames and holds

User-variable servo frame rate: 10ms, 12ms, 14ms, 16ms, 18ms

All features can be controlled from PowerBox and Jeti transmitters

All systems can control unit via BlueCom or PowerBox-USB

Servo feedback current suppression

Machined and anodised aluminium switch case

Space-saving design

Ultra-low weight

Operating voltage	4.0V - 9.0V
Power supply	2S LiPo/LiIon, 2S LiFePo, 5S NiCd/NiMH
Current drain Power-on state	25mA
Current drain Standby	20μA
Maximum load current	Duration 12A (< 30s: 20A)
Supported RC systems	Core P²BUS, Jeti Ex-Bus, Spektrum SRXL2, Futaba S.
Receiver redundancy	SRS
Servo sockets	12

Servo signal resolution	0,5μs
Signal frame rate	10ms, 12ms, 14ms, 16ms, 18ms
Supported telemetry systems	Core P²BUS, Jeti Ex-Bus, Spektrum SRXL2, Futaba S.
Dimensions	22 x 23 x 42 mm
Weight	15g
Weight Sensor Switch	6g
Temperature range	-30°C bis +85°C

The PBR-12X is ideal for use in any model where space is limited, but where a large number of channels is required. The square arrangement of the servo sockets allows the PBR-12X to fit even in very narrow fuselages, such as those of, F5J- and F3B-gliders.

The integral electronic switch is operated using our MicroSwitch. If there is no space for this, the PBR-12X can be activated simply by plugging in or disconnecting the battery, as it stores the last switched state.
The unit features an integral high-current input with a compact MR30 connector in order to cope reliably with the current drain of twelve servos. An MR30 to MPX adapter is included in the set.

Any receiver with a bus output can be used as the receiving component. The unit automatically detects the bus system to which it is connected, which means that no set-up work is required apart from setting the fail-safe positions. Two receivers can be connected to form the basis for a redundant receiving system. If the PBR-12X detects lost data packets from the first receiver, they are replaced with the data from the second receiver; there is no loss of data.

The advantage of separating the receiving section from the servo output is that the receiving component can be installed in the optimum location in the model. For example, if your model has a high carbon fibre content in the area of the wing - fuselage junction , you can install the receiver in the fin.

The PBR-12X supplies telemetry data to all the listed radio control systems. In addition to battery voltage, the telemetry output includes current and consumed capacity. Reception data, such as lost frames or holds, are also delivered to most systems.
