RBC DH108 "Swallow"
DH108 Swallow
Tämä semi-scale malli lentää kuin pääskynen.
Sarjassa 180 CNC-leikattua balsa/vaneri osaa. Irroitettavat siivet helpottavat kuljettamista ja varastointia.
Suunniteltu 90mm puhalitimelle tai pienelle turbiinille.
Sarja sisältää:

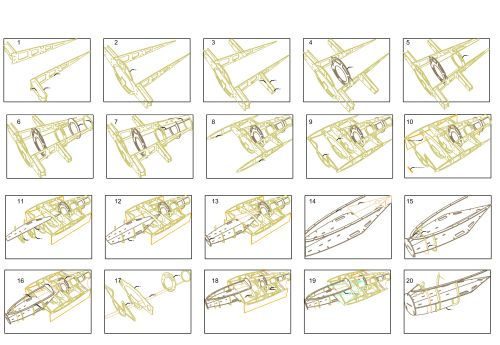

Kuvallisen rakennusohjeen CD levyllä
1:1 piirustus
Vakumimuotoillut osat: kuomu, nokka ja pyrstäkartion, imu ja työntöputken.
Rakennus jigi rungolle sisältyy.
Voidaan asentaa sisäänmenevät sähkötelineet.
Video lennätyksestä tästä
Tekniset tiedot:
Siipi pinta-ala: 56 dm2
Kärkiväli: 1600mm
Pituus: 1000mm
Lentopaino: alkaen 3800g
Lisäksi tarvitset:
Pientarvikkeet
Radio ohjaus laitteet min. 7 kanavaa
Servot: 2 x 25g ja 1 x 13 g metallirattaat
Puhallin: WeMoTec Midi Fan Evo 90mm tai vastaava
Akku: 8S 5000mAh LiPo
Ohutta ja paksua pikaliimaa 3/3
25g lasikuitukangasta ja maalia
Info
For 90mm edf and 6-8 cells 4500/5000 6S is ok to fly powerful as the 8S
Design Features:
All Formers And Ribs 180 cnccut parts in balsa and ply
Unique Tab Lock Design
Removable wings for easy transportation and StorageSpecifications:
Wing Area: 56 dm2
Wing Span; 1600 mm
Lenght :1000mm
Flight Weight: Starts at 3800 grams
4 Channel , Ailevons,Throttle,Retracts, nosewheel steeringKit includes:
Instructions download here,
Full Size Rolled Cad Plans With All Parts Shown
Vacuformed Canopy,nose cone,tail cone
PVC/Paper Outlet and inlet Tube
All wood and sheeting to make the Swallow
Build mould included
There is no hardware in the Swallow kitItems needed:
Any 7 Channel Radio
Light weight Receiver:
Servos: About 25 grams metal gear 2pcs servo 13gr metal gear 1pcs
Motor: Hetrc EDF650/1500 serie
Wemotec Midi fan Evo 90mmMidifan Evo 6Sdrive set
Battery:6S-8S lipo 5000ma
Thick and Thin CA glue, 3/3
Small parts to your choice not in kit
Canopy closing
Hinges ca type
Fastener 2,9x13 12x for retract mounting
steering wire 1,2-1,5mm 1x
Retract legs , steel 4mm mm bend yourself for grass recomended, or use commercial units
Wheels Main 80-85mm Front 60mm
Retracts used:
Servoless Retract with Metal Trunion 44mm x 41mm Mount (2pcs)
https://hobbyking.com/en_us/servoless-retract-with-metal-trunion-44mm-x-41mm-mount-2pcs.htmlServoless Steerable Nose Retract with Metal Trunion 44mm x 41mm Mount
https://hobbyking.com/en_us/servoless-steerable-nose-retract-with-metal-trunion-44mm-x-41mm-mount.htmlGlass finish : 2mtr 25 gr glass and we used PS100 polyurethane or G4
